Linija za iztiskanje tankih PVC plošč 1200 mm

Pregled izdelka

Yongte 1200 mm linija za iztiskanje tankih PVC plošč je razvita po meri za proizvodnjo togih in poltrdih PVC tankih plošč. Vključuje stožčasti dvovijačni ekstruder z visokim navorom, natančno kalandirno enoto s tremi valji, avtomatski sistem za nadzor temperature in inteligentni sistem za dovajanje, kar zagotavlja enakomerno debelino, gladko površino in dolgoročno stabilno delovanje. Z izkoriščanjem naše lastniške napredne tehnologije, vključno z natančnim servo krmiljenjem iztiskanja in optimizirano zasnovo vijakov, naša linija za iztiskanje tankih PVC plošč dosega impresivno proizvodno hitrost 10 metrov na minuto, medtem ko ohranja dosledno toleranco debeline znotraj ±0,02 mm.

Osnovni tehnični parametri

Celoten seznam opreme in slike

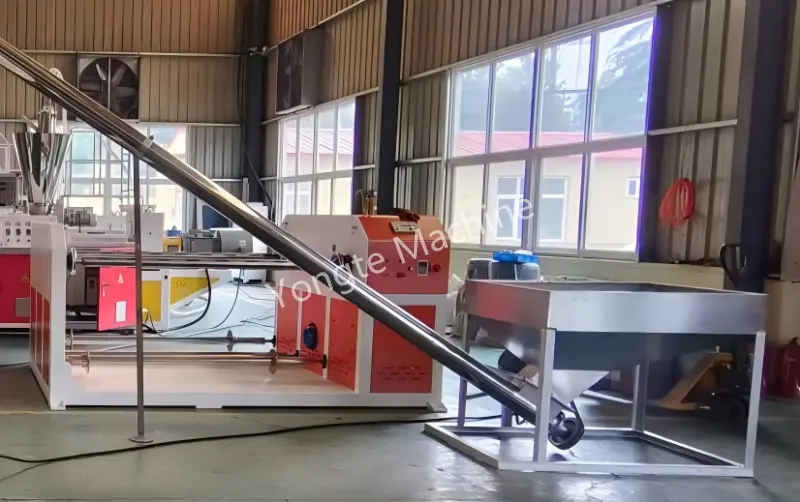

Samodejni nakladalnik materiala: samodejno podajanje vijakov iz nerjavečega jekla 304, stabilno podajanje in zaščita okolja brez prahu.

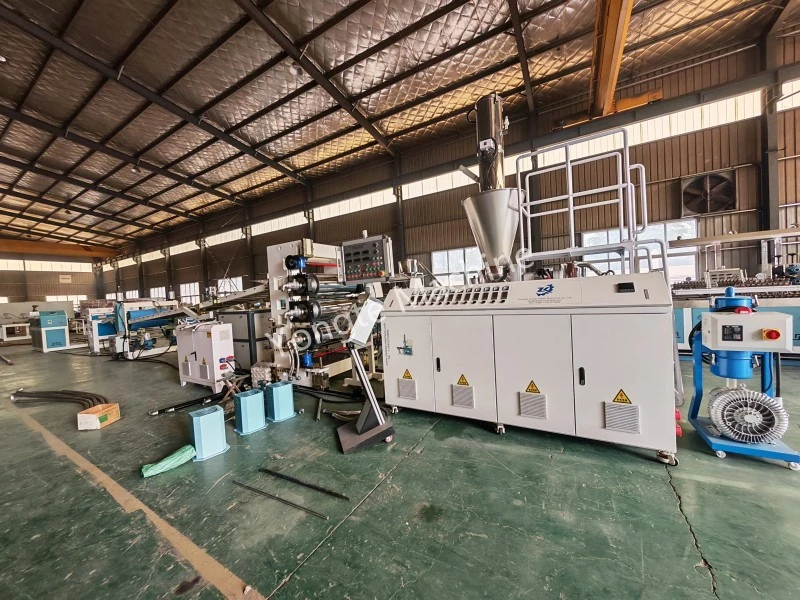

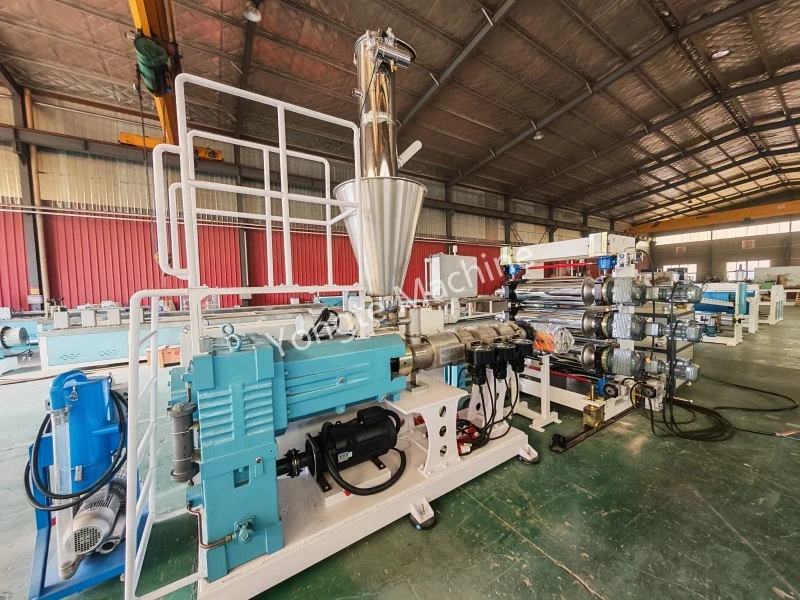

Konični dvovijačni ekstruder: glavni ekstrudijski stroj z visokim navorom SJSZ80/156 ima polž velikega premera 156 mm z razmerjem L/D 22:1, ki zagotavlja izjemno učinkovitost plastifikacije ob ohranjanju nizke strižne napetosti – posebej optimiziran za lastnosti PVC-ja, občutljive na toploto. Opremljen je z vijačno cevjo iz kaljene zlitine (HRC 58-62) in natančno strojno obdelanimi transportnimi elementi, zagotavlja enakomerno mešanje taline in stabilen izhod tlaka, kar učinkovito preprečuje degradacijo materiala tudi med podaljšanimi proizvodnimi cikli. Pogonski sistem za servo nadzor hitrosti ekstruderja (servo motor s 55 kW) omogoča brezstopenjsko regulacijo hitrosti od 5 do 35 vrtljajev na minuto, ki ustreza različnim formulacijam PVC-ja, vključno s togimi, poltrdimi in modificiranimi vrstami s kalcijevim karbonatom in aditivi.

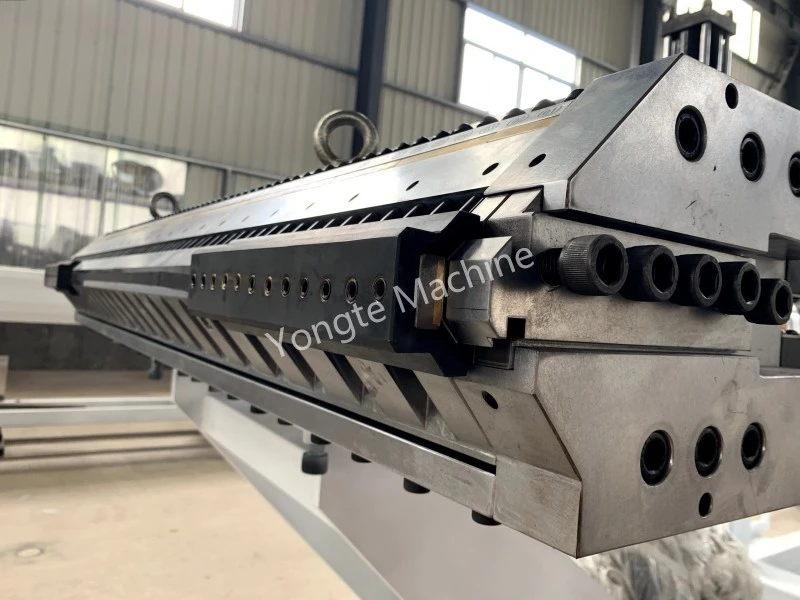

T-tip matrice: 1200 mm široka matrica visečega tipa, natančno oblikovanje z debelino 0,4–2 mm.

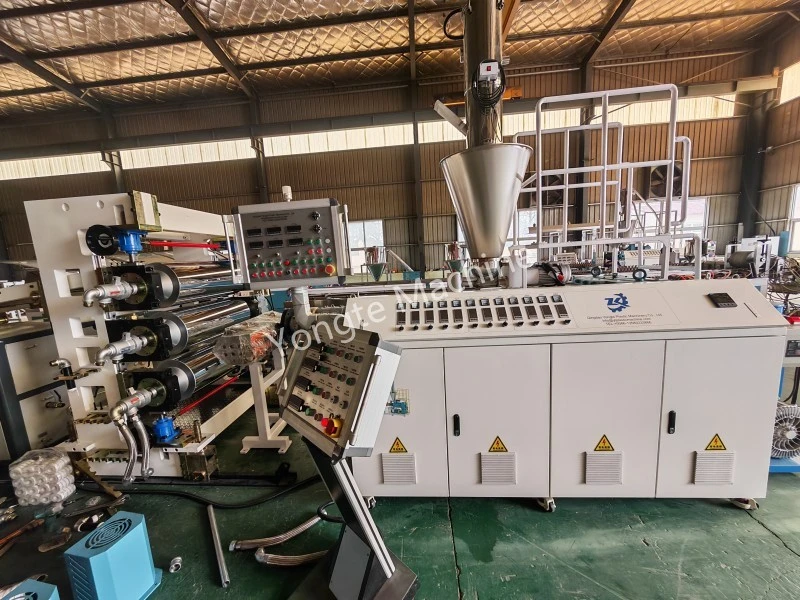

Kalandirna enota s tremi valji: z brezšivnimi jeklenimi cevmi z natančnim kaljenjem in popuščanjem, površina valja dosega trdoto HRC≥62 in zrcalno površino Ra≤0,2μm, kar zagotavlja izjemno odpornost proti obrabi in kakovost površine pločevine. Opremljen je s servo gnanim sistemom prilagajanja razmika (odzivni čas ≤0,1 s), omogoča nadzor debeline na mikronski ravni (območje prilagajanja 0,4–2 mm) s ponovljivostjo znotraj ±0,01 mm. Troobmočni sistem za nadzor temperature valja, ki uporablja kroženje olja za prenos toplote, vzdržuje natančno temperaturno stabilnost ±1 ℃ po celotni dolžini valja (1200 mm delovne širine), odpravlja toplotno deformacijo in zagotavlja enakomerno hlajenje pločevine. Vsak valj je neodvisno nastavljiv za hitrost (5–35 vrt./min) in tlak (0–150 N/cm), kar ustreza različnim formulacijam PVC in zahtevam glede debeline, hkrati pa zmanjšuje notranje napetosti v končnem listu.

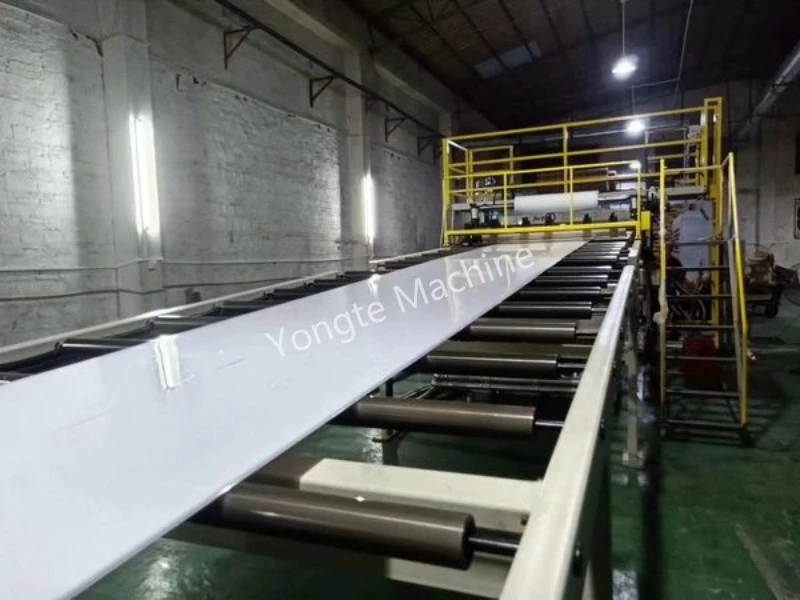

Hladilni nosilec: 6-metrski valjčni nosilec iz nerjavečega jekla za enakomerno hlajenje in preprečevanje zvijanja.

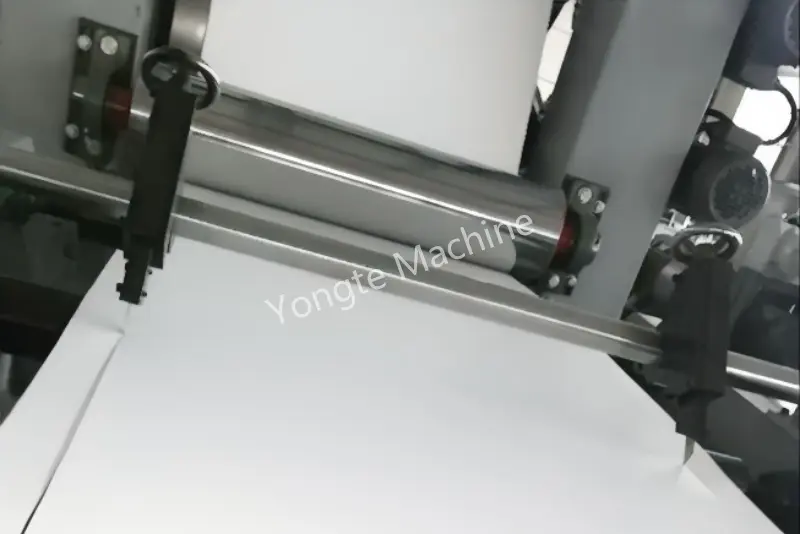

Spletni samodejni obrezovalnik robov: Spletno samodejno striženje robov, centralizirano recikliranje odpadkov za zmanjšanje izgube.

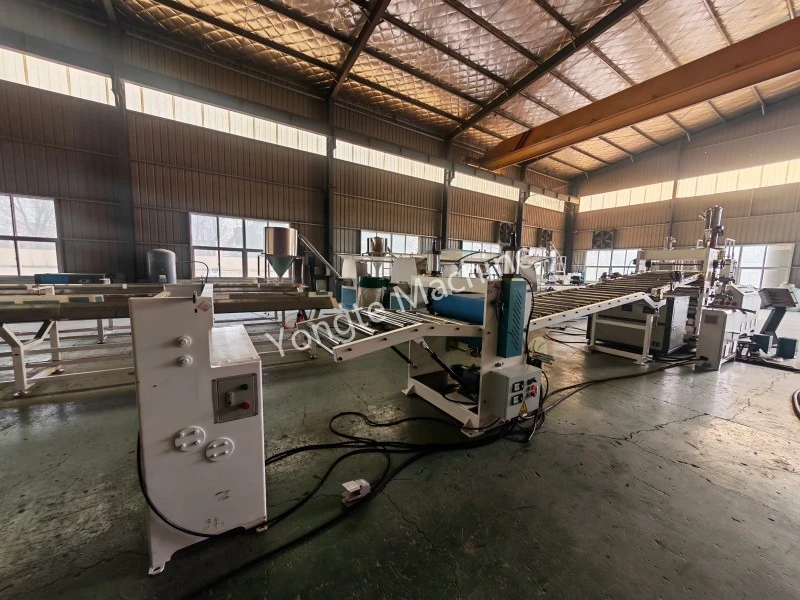

Izvlečna naprava: servo vleka z dvojnim gumijastim valjem, stabilno delovanje in stabilna napetost.

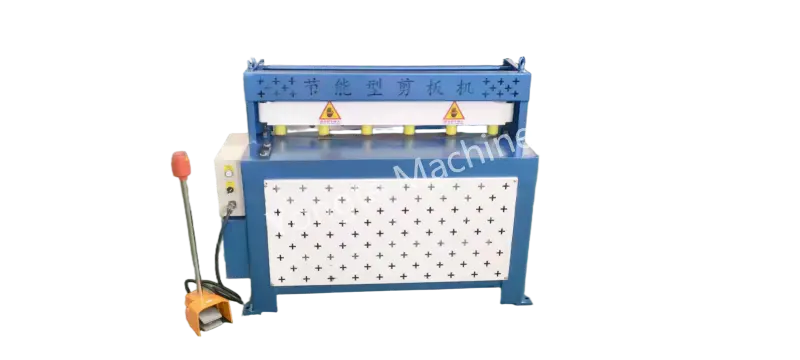

Avtomatski rezalni stroj: lahko razreže tanko PVC ploščo na kose zahtevane dolžine, nato pa je treba PVC ploščo zložiti skupaj. ta rezalni stroj je opremljen s servo motorjem za visoko hitrost in samodejno rezanje. rezalni rob brez poškodb

Inteligentni električni krmilni sistem: nadzor temperature Omron, inverter ABB, servo Inovance, kontaktor Siemens/Schneider; izbirni PLC + 10-palčni HMI zaslon na dotik za spremljanje v realnem času in nastavitev vseh parametrov z enim klikom.

Ključne prednosti

1. Visok navor in odlično plastificiranje: segmentiran sod, natančen nadzor temperature in optimizirana konfiguracija vijakov zagotavljajo enakomerno mešanje in zadostno plastificiranje, primerno za stabilno proizvodnjo različnih formul.
2. Stabilen in hiter izhod: Zmogljiv pogonski sistem z linearno hitrostjo 15–30 m/min (nastavljiv glede na debelino), stabilen izhod in nižja poraba energije.
3. Izjemno natančen nadzor debeline: servo krmiljenje reže s tremi valji + hlajenje z notranjim valjem, s toleranco debeline ±0,03 mm po celotni širini 600 mm in ravno površino brez napak.
4. Pametno in stabilno hranjenje: doziranje pri izgubi teže + povratne informacije z zaprto zanko, natančno razmerje surovin, zmanjšanje nihanja sestave in odpadkov.
5. Inteligentni centralni nadzor: 10-palčni HMI zaslon na dotik v realnem času spremlja ključne podatke, kot so tlak taline, temperatura valja in debelina pločevine, s prilagoditvijo parametrov z enim klikom in enostavnim upravljanjem.
6. Popolno hlajenje in oblikovanje: nastavljiv hladilni transporter z zračnim nožem + sistem za nadzor napetosti, ki zagotavlja popolno oblikovanje brez deformacije ali zvijanja.
7. Neprekinjeno delovanje 24 ur na dan, 7 dni v tednu: Hitro zamenljive ustnice matrice in valjčni sistem, ki ga je enostavno očistiti, skrajšajo izpade med spremembami materiala ali specifikacij, kar ustreza potrebam neprekinjene proizvodnje velikih serij.
8. Kompakten in varčen s prostorom: kompaktna postavitev, prihranek prostora, razumni vzdrževalni kanali, priročni za dnevno vzdrževanje.
9. Popolna poprodajna podpora: Zagotovite storitve celotnega cikla, kot so namestitev na kraju samem, usposabljanje operaterjev in dobava rezervnih delov, da zagotovite dolgoročno in zanesljivo delovanje opreme.

Aplikacija

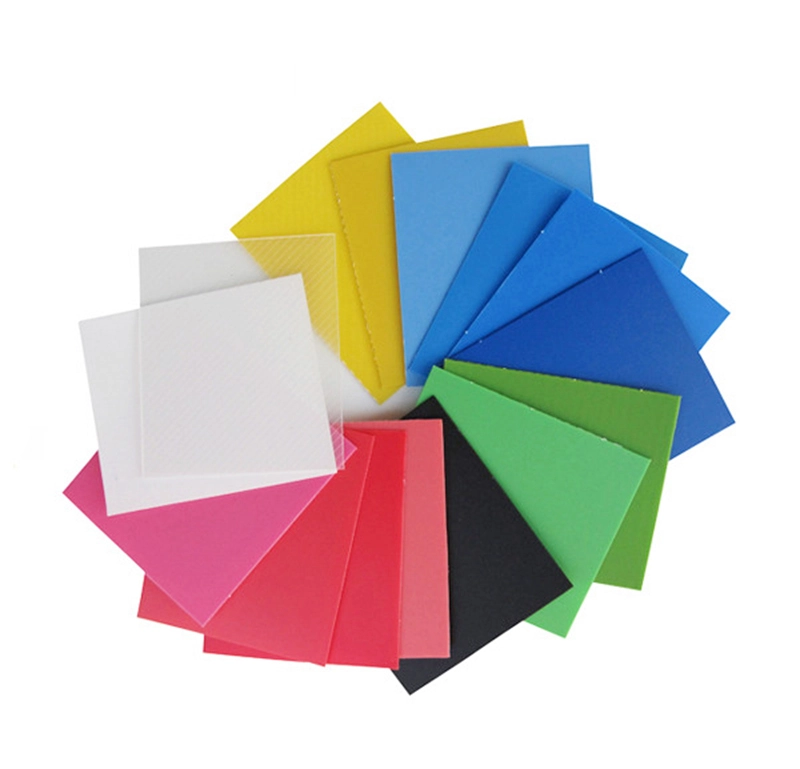

Končni izdelki, ki so bili posebej zasnovani in optimizirani za proizvodnjo visokokakovostnih PVC tankih plošč, imajo izjemne in robustne adhezijske lastnosti, kar zagotavlja zanesljivo lepljenje v različnih aplikacijah. Prav tako izkazujejo izjemno vzdržljivost in dolgoročno delovanje, ki so sposobni prenesti okoljske obremenitve in ohraniti celovitost skozi čas. Poleg tega se ti izdelki ponašajo z odlično in prefinjeno teksturo videza, ki zagotavlja gladko, dosledno in vizualno privlačno površino. Ti kombinirani atributi v celoti izpolnjujejo in presegajo stroge standarde kakovosti in stroge zahteve, ki jih postavljajo obrati za proizvodnjo vrhunskega pohištva, zaradi česar so idealna izbira za vrhunsko proizvodnjo pohištva.
