Vpliv oblike valovitega vala na zmogljivost izdelka enostenske valovite cevi

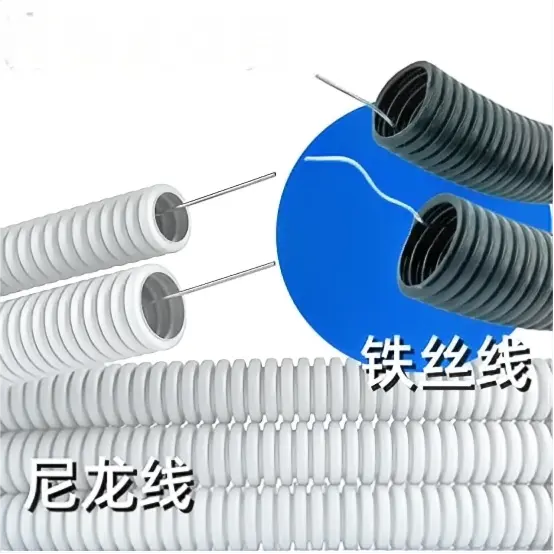

Enostenske valovite cevi ponujajo obsežno vsestranskost uporabe zaradi svoje edinstvene strukturne zasnove in lastnosti materiala. Služijo kot idealne rešitve za drenažne sisteme v stanovanjskih in poslovnih stavbah, saj učinkovito kanalizirajo deževnico in odpadno vodo z optimalno pretočnostjo. V scenarijih upravljanja kablov te cevi delujejo kot robustni zaščitni vodi za električne in komunikacijske kable, ki združujejo vzdržljivost s prilagodljivimi zmogljivostmi namestitve. Lahka konstrukcija zmanjšuje napor rokovanja med namestitvijo, medtem ko inherentna odpornost proti koroziji zagotavlja dolgoročno stabilnost delovanja v različnih okoljskih pogojih. Poleg tega se njihova uporaba razširi na kmetijske namakalne sisteme, kjer olajšajo natančno distribucijo vode do pridelkov, izboljšajo učinkovitost namakanja in izrabo virov.

Ko uporabljamostroj za izdelavo enostenskih valovitih ceviza izdelavo valovite cevi je mogoče izdelati različne oblike grebena valov v skladu z zahtevami uporabe. Oblika grebena vala služi kot glavni strukturni parameter, ki ureja togost obroča, prožnost, odpornost na udarce, porazdelitev napetosti, dinamiko tekočine in učinkovitost namestitve enostenskih valovitih cevi.

1. Oblika vrha glavnega valovanja in vpliv na delovanje jedra

1. Trapezni val (najpogosteje uporabljen v tehniki, predstavlja približno 76 %)

· Značilnosti strukture so naslednje: greben je raven, stranska stena je nagnjena, korito je večinoma zaokroženo.

· Vpliv na uspešnost

o Visoka obodna togost: velika podporna površina ravnine vrha vala zagotavlja močno odpornost na radialne tlačne sile, kar omogoča uresničitev stopenj visoke togosti (SN4–SN16).

o Koncentracija napetosti: Koncentracija napetosti se zlahka pojavi na ostrem kotu vrha vala, največja izmerjena napetost lahko doseže 2,3-kratno povprečno napetost, razpoke zaradi utrujenosti pa so pri dolgotrajni obremenitvi enostavne.

o Odpornost na udarce je na splošno slaba: oster vogal ima slabo absorpcijo energije udarca, udarna moč preprosto podprtega nosilca pa je običajno nizka.

o Ekonomičnost: visoka strukturna učinkovitost, manjša poraba materiala pri enaki togosti.

· Scenariji uporabe: Konvencionalni projekti z visokimi zahtevami glede togosti, kot so komunalna drenaža, odvajanje odplak in komunikacijski kabli.

2. Krožni lok / sinusni val

· Značilnosti strukture so gladek prehod vrha in doline vala brez ostrih vogalov.

· Vpliv na uspešnost

o Porazdelitev napetosti je enakomerna: brez koncentracijskih točk napetosti, odlična odpornost proti utrujenosti in razpokam, dolga življenjska doba.

o Dobra prožnost: močna sposobnost aksialne in obodne deformacije, dobra sposobnost prilagajanja neenakomernemu posedanju temeljev.

o Učinkovitost nizke togosti: Pri enaki uporabi materiala je togost obroča nižja od togosti trapeznega vala, kar zahteva dodatno debelino stene ali kompenzacijo višine vala, kar poveča stroške.

o Stik s konico valov je majhen, lokalna kompresija pa je zlahka konkavna.

· Scenariji uporabe: temelj z mehko zemljo, gradnja brez izkopa, pogosto upogibanje napeljave kablov in začasna drenaža.

3. Val v obliki črke U

· Značilnosti strukture so naslednje: greben je blag, korito je velik lok, celotna oblika pa je blizu pravokotnika z zaobljenimi vogali.

· Vpliv na uspešnost

o Celovita zmogljivost je uravnotežena: ima togost trapeznega vala in prožnost krožnega vala, porazdelitev napetosti pa je bolj enakomerna.

o Odlična zmogljivost tekočine: gladka notranja stena, nizka odpornost na tekočino, močna samočistilna sposobnost in odpornost proti nabiranju blata.

o Stabilna namestitev: velika kontaktna površina na zunanji površini preprečuje kotaljenje med namestitvijo, kar omogoča varno konstrukcijo.

· Uporabni scenariji: drenaža kmetijskih zemljišč, zbiranje deževnice in komunalni cevovodi z zmernimi obremenitvami.

4. Val v obliki črke V

· Strukturne značilnosti: ostri grebeni, ozka korita in majhni stranski koti sten.

· Vpliv na uspešnost

o Visoka lokalna togost: vrh valov ima močno sposobnost proti prebadanju in udarcem, kar je primerno za prenos trdnih delcev.

o Izredno slaba prožnost: težko aksialno upogniti in nagnjen k zlomu na mestu upogiba.

o Koncentracija napetosti je resna, razpoka pa lahko nastane pod ostrim kotom vrha in doline vala, zato je treba debelino stene odebeliti, da se izravna.

· Scenariji uporabe: transport ostankov industrijskih odpadkov, drenaža rudnikov in posebni delovni pogoji, odporni na udarce.

5. Kompozitni/ukrivljeni val (npr. S-rebro)

· Značilnosti strukture so mikrolok na vrhu grebena vala in prehod ukrivljenosti stranske stene, ki združujeta prednosti trapeznega in krožnega vala.

· Vpliv na uspešnost

o Sodelovalna izboljšava: ob ohranjanju visoke togosti obroča (npr. SN8) se lahko udarna trdnost preprosto podprtih nosilcev poveča za več kot 20 %.

o Optimizacija napetosti: Odprava ostrih vogalov bistveno zmanjša koncentracijo napetosti in poveča dolgoročno zanesljivost.

o Stroški so višji zaradi zapletenega kalupa in postopka.

· Veljavni scenariji: visokostandardni komunalni projekti, dviganje cevi brez izkopa in vkopani cevovodi na velike razdalje.

II. Sistematični vpliv valovne oblike na kritično zmogljivost

III. Temeljna načela izbire modela

1. Prioriteta togosti: težka obremenitev, globok zakop, scenariji z visoko pokritostjo tal → izberite trapezni val ali kompozitni val.

2. Fleksibilna prioriteta: mehka tla, občutljiva na posedanje, brez izkopavanja → izberite ločni val ali val v obliki črke U.

3. Prednost tekočine: drenaža, izpust odplak in preprečevanje zamašitev → izberite val v obliki črke U ali lok.

4. Prioriteta odpornosti na udarce: prenesite mešanico trdne in tekočine, rudnik, industrija → izberite V-val ali kompozitni val.

5. Stroškovna prioriteta: običajni komunalni in navojni → prednostni so trapezni valovi.

IV. Sinergijski učinki parametrov, ki podpirajo vrh

Optimalno delovanje oblike grebena vala je mogoče doseči z usklajeno zasnovo višine vala, razmika vala in debeline stene.

· Višina valov: Višja kot je višina valov, večja je togost obroča, vendar se prožnost zmanjša in material poveča.

· Razmik med valovi: če je razmik med valovi premajhen, postane aksialna togost pretirano visoka, kar je neugodno za prilagoditev posedanja; če je razmik valov prevelik, obodna podpora postane nezadostna, kar vodi do lokalnega upogiba.

· Debelina stene: Pri valovih z ostrimi robovi (trapezoidne ali V-oblike) mora biti stena ustrezno odebeljena na grebenu vala, da se zmanjša koncentracija napetosti.
