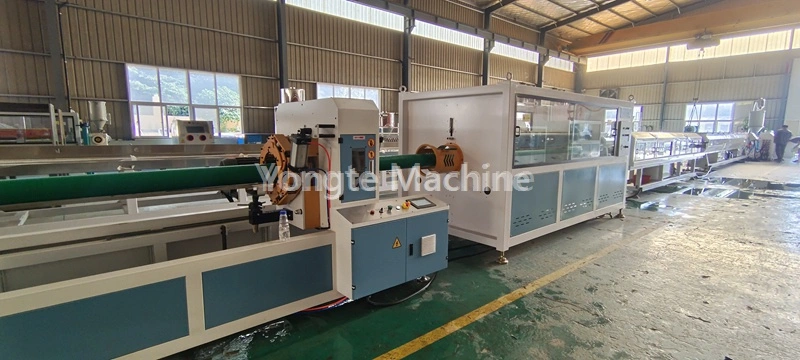

Stroj za izdelavo PE cevi velikega premera 315-630 mm
Model:315-630mm

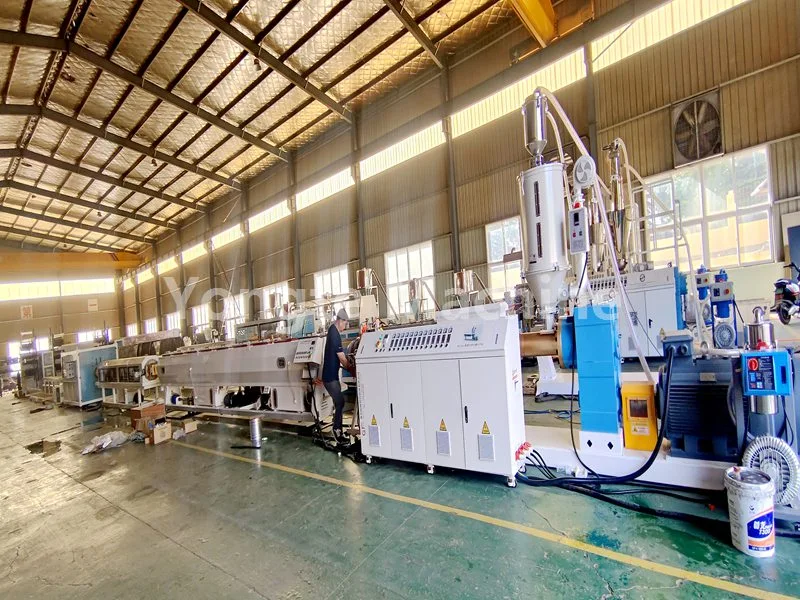

Stroj za izdelavo PE cevi velikega premera Yongte 315-630 mm je visoka avtomatska proizvodna linija za izdelavo velikih HDPE cevi z zmogljivostjo 500 kg/h.
Yongtejev stroj za izdelavo PE cevi velikega premera 315–630 mm je popolnoma avtomatski integriran ekstruzijski sistem, posebej razvit za surovine PE80/PE100, ki zajema mešanje surovin, ekstruzijo, oblikovanje, hlajenje, označevanje, rezanje in končno zlaganje.
Ta celoten stroj za izdelavo cevi izpolnjuje svetovne standarde za komunalno oskrbo z vodo, transport plina, industrijsko odvodnjavanje, kmetijsko namakanje in proizvodnjo cevi za komunikacijske ovoje. Odlikuje ga sinhronizirano stabilno delovanje, visoka zmogljivost ekstrudiranja 350 kg/h in dosledna kakovost površine cevi, kar je idealno za srednje in velike proizvajalce cevi, ki širijo domači in čezmorski tržni delež.
Potek procesa
PE smola + barvna masterbatch → mešanje → vakuumsko dovajanje → sušenje → plastificiranje ekstruderja (180-210 ℃) → oblikovanje kalupa → vakuumsko umerjanje → večstopenjsko hlajenje z razprševanjem → lasersko tiskanje → izvlečenje → rezanje na fiksno dolžino → zlaganje končnega izdelka
Parameter izdelka
| Tehnični | Parameter | Opombe |
| Surovina | HDPE | Uporablja lahko nov material ali visokokakovosten recikliran material |
| Premer cevi | 315-630 mm | Prilagojena velikost za 315-630 mm |
| Model ekstruderja | SJ120/36 | Premer 120 mm, razmerje L/D 36:1 |
| Zmogljivost iztiskanja | 500 kg/h | Rahle razlike v formulacijah surovin in procesnih parametrih |
| Moč glavnega motorja | 160kW | Inovativni servo motor |
| Hitrost proizvodne linije | 0-3m/min | Nastavljiva frekvenca |
| Skupna instalirana moč | Približno 250 kW | vključno s pomožno opremo in močjo ogrevanja |
| Poraba energije | Približno 130 kW | Dejanska poraba energije med stabilno proizvodnjo |
| Hladilni sistem | 9m vakuumsko oblikovanje + 9m hlajenje s pršenjem | Prepričajte se, da so PE cevi dobro oblikovane in popolnoma ohlajene |
| Natančnost rezanja | ±1 mm | Nadzor napak pri rezanju brez odrezkov s konstantno dolžino |
| delovna napetost | 380V/50Hz (trifazni) | Lahko se prilagodi glede na zahteve kupca |
| Skupna dolžina naprave | Približno 36 metrov |
|
Podrobnosti o izdelku
| 1. Dovajanje in sušenje materiala: | Polietilenski material se samodejno transportira v sušilni lijak ekstruderja s pomočjo vakuumskega podajalnika, kjer se vlaga izloči, da se ohrani vsebnost vlage v materialu pod 0,1 %, s čimer se zagotovi kakovost izdelka. |
|
| 2. PE cevni ekstruder: | Sistem je opremljen z visoko učinkovitim ekstruderjem z enim polžem SJ120/36, ki vključuje energijsko varčen servo motor z močjo 90 KW (kar ima za posledico približno 20-odstotno zmanjšanje porabe energije), menjalnik z neposrednim pogonom (zagotavlja visoko učinkovitost prenosa in poenostavljeno vzdrževanje), vijačni valj, odporen na obrabo in korozijo (zgrajen iz 38CrMoALA legirano jeklo in natančno nitrirano), učinkovit sistem infrardeče grelne tuljave in avtomatiziran sistem za nadzor temperature (z Omronovim visoko natančnim regulatorjem temperature). Te sofisticirane komponente skupaj zagotavljajo stabilno taljenje materiala, enakomeren tlak iztiskanja in dosledno kakovost izdelka v celotnem proizvodnem procesu. |
|
| 3. Ekstruder linije za označevanje: | Ekstruder SJ35 se uporablja za vtiskovanje označevalnih črt na PE cevi. Sposoben je izdelati eno ali več označevalnih linij, odvisno od specifikacij kupca. |
|
| 4. Specializirani kalup za PE cevi: | Kalup je opremljen z rezalno glavo s košaro ali spiralno strukturo, ki zagotavlja enakomerno iztiskanje materiala. |
|
| 5. Posoda za vakuumsko kalibracijo: | Ekstrudirane surovce cevi se hitro kalibrirajo z vakuumsko adsorpcijo (0,06–0,08 MPa) za strogo dimenzijsko natančnost. Rezervoar iz nerjavečega jekla za živila z večconskim nadzorom vakuuma in hlajenjem s kroženjem vode zagotavlja dosledno okroglost, gladko površino in nizke tolerance med visokohitrostno proizvodnjo. |
|
| 6. Rezervoar za hlajenje pršila: | Uporablja večstopenjsko hlajenje z razpršilom, ki ohranja vodo pod 20 °C za hitro in enakomerno hlajenje cevi. Konstrukcija iz nerjavečega jekla zagotavlja odpornost proti koroziji in dolgotrajno stabilnost. |
|
| 7. Vlečni stroj: | Enakomerno vleče PE cevi za enakomerno dolžino in stabilno proizvodnjo. Natančni nadzor ohranja dosledno napetost, preprečuje deformacije in zagotavlja dimenzijsko natančnost. |
|
| 8. Planetarni rezalnik: | Rezalnik omogoča samodejno rezanje s fiksno dolžino, brez ostružkov, z gladkimi robovi brez robov, posebej optimizirano za PE cevi majhnega do srednjega premera. Njegov natančen rezalni mehanizem zagotavlja dosledno natančnost dolžine in zmanjšuje materialne odpadke med proizvodnjo. |
|
| 9. Laserski tiskarski stroj: | Stroj prikazuje specifikacije izdelka in informacije o seriji v realnem času z uporabo laserske tehnologije, brez potrebe po potrošnem materialu. |
|
| 10. Stojalo za zlaganje: | Samodejno urejeno zlaganje končnih cevi z nastavljivo višino/sloji za različne dolžine/potrebe po shranjevanju. Trden okvir + protizdrsna zasnova zagotavlja stabilno zlaganje in enostavno rokovanje ter optimizira učinkovitost shranjevanja. |
|
| 11. Električni krmilni sistem: | Naše električne komponente uporabljajo mednarodno priznane visokokakovostne blagovne znamke, vključno s frekvenčnimi pretvorniki ABB, kontaktorji Siemens/Schneider, temperaturnimi regulatorji Omron, krmilnimi sistemi PLC Siemens in servo motorji Innovance. |
|
Uporaba izdelka
1. Cevi HDPE (polietilen) so svetovno priznane kot visoko zmogljive rešitve za transport tekočin, znane po svojih
(1) vodilna odpornost proti koroziji v industriji (neprepustna za kemikalije, kisline in alkalije)
(2) neprepustni toplotno talilni spoji (odpravlja tveganje pronicanja)
(3) okolju prijazna nestrupena sestava (v skladu z ISO 14001 in standardi za hrano)
(4) podaljšana življenjska doba (potrjeno, da traja 50 let v normalnih pogojih delovanja)
2. Zaradi vsestranskosti so prednostna izbira v različnih sektorjih:
(1) stanovanjska/poslovna vodovodna omrežja
(2) komunalne kanalizacije in sistemi za odvodnjavanje deževnice
(3) obsežni kmetijski namakalni projekti
(4) industrijske aplikacije za transport kemikalij, gnojevke in stisnjenega zraka.
Prednosti stroja Yongte - humanizirana mehanska zasnova in trajna kakovost
Skozi desetletja neusmiljenih inovacij in neomajne zavezanosti odličnosti naše podjetje vztraja pri uporabi materialov visoke trdnosti, odpornih proti obrabi, pri izdelavi naših strojev za plastične cevi. Ti mehanizmi so podvrženi natančnim postopkom kovanja in obsežnim, strogim ocenam kakovosti, da se zagotovi njihova odpornost proti obrabi, povezani s pogostim delovanjem in korozivnimi učinki hudih okoljskih pogojev.
1. Servo pogonski sistem za varčevanje z energijo
Opremljen s servo motorjem znamke Inovance, prihrani 15–20 % energije v primerjavi s tradicionalnim asinhronim motorjem; natančen nadzor navora in hitrosti, nizka raven hrupa in vibracij, dolga življenjska doba in nizki stroški vzdrževanja.
2. 30-odstotno zmanjšanje stroškov dela s popolno avtomatizacijo
Popolnoma samodejno podajanje, inteligentni nadzor temperature, samodejno rezanje in zlaganje na določeno dolžino omogočajo proizvodnjo jedra brez osebja. Integriran centralni nadzor PLC upravlja vse proizvodne parametre, poenostavlja proces delovanja in močno zmanjša porabo dela.
3. Trpežen jekleni okvir za težke obremenitve
Osnova stroja vključuje CNC rezanje in poliranje iz trdne jeklene plošče, življenjska doba okvirja pa je več kot 20 let. Vsi deli, ki so v stiku z materialom in vodo, so izdelani iz nerjavečega jekla 304, da preprečite rjo in korozijo.
4. Izjemno odporen vijak in cev
Uporabite vrhunski bimetalni vijak in cev s prevleko SKD, življenjska doba je 1,5–2-krat daljša od običajne vijačne cevi iz legiranega jekla 38CrMoAlA, zmanjšajte stroške zamenjave rezervnih delov za stranke.
5. Standardne mednarodne električne komponente
Vsi električni deli imajo svetovno znane blagovne znamke, lepo urejeno ožičenje z jasnimi oznakami. Celotna električna omarica je opravila strogi varnostni test, v skladu s standardi serije EN60204-1 & EMC EN61000.
6. Dokončajte test pred odpremo in storitev v tujini
Vsi stroji so pred dostavo podvrženi popolnemu obratovalnemu preizkusu, da se zagotovi stabilna proizvodnja in popolna kakovost cevi. Strokovna inženirska ekipa zagotavlja storitve namestitve, zagona in usposabljanja delavcev na kraju samem po vsem svetu.
Uspešni primeri
Yongte je posvečen izdelavi visokokakovostnih, vrhunskih, inovativnih strojev za plastične cevi. Ti stroji združujejo napredno znanost o materialih, natančno inženirstvo in inteligentne nadzorne sisteme za zagotavljanje rešitev, ki presegajo industrijske standarde. S stalno optimizacijo osnovnih komponent, ki temelji na raziskavah in razvoju (kot so vijačni ekstruderji in kalibrirne enote ter proizvodni procesi, je Yongtejev stroj za izdelavo PE cevi 315-630 mm dosegel visoko prepoznavnost tako na domačem kot mednarodnem trgu. Namestitve segajo po Aziji, Evropi in Ameriki, zadovoljstvo strank pa je visoko.
